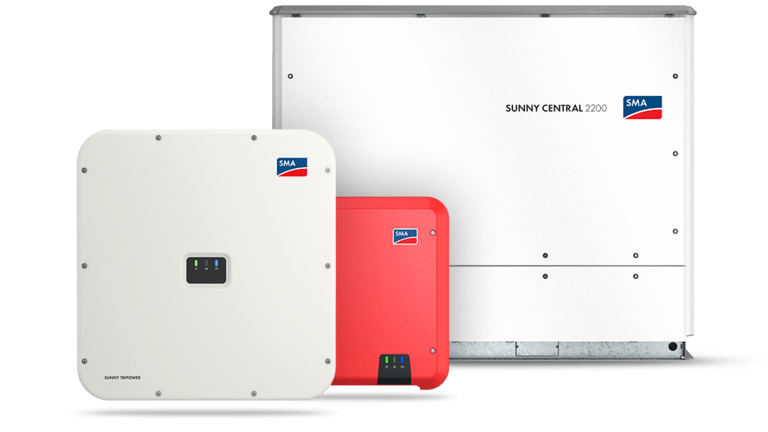

Omówienie falowników fotowoltaicznych i solarnych
Czym są falowniki solarne? Falowniki fotowoltaiczne i solarne stanowią istotny komponent systemów fotowoltaicznych. Falowniki są przeznaczone do modułów fotowoltaicznych i przekształcają wytwarzany w modułach fotowoltaicznych prąd stały (DC) na prąd zmienny (AC). Falowniki fotowoltaiczne firmy SMA są kompatybilne z modułami fotowoltaicznymi wiodących producentów. Nasza oferta obejmuje odpowiedni falownik do każdego zastosowania - gospodarstw domowych, firm i przemysłu. Poznaj naszą innowacyjną technologię.
Falowniki fotowoltaiczne firmy SMA
Falowniki stringowe

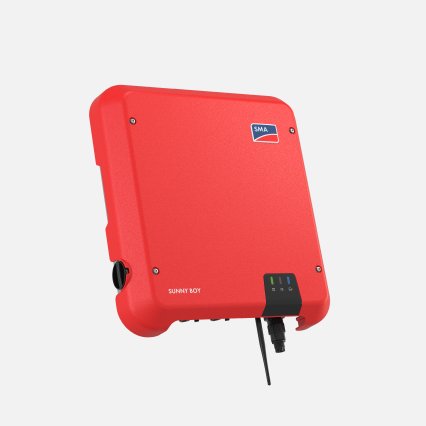

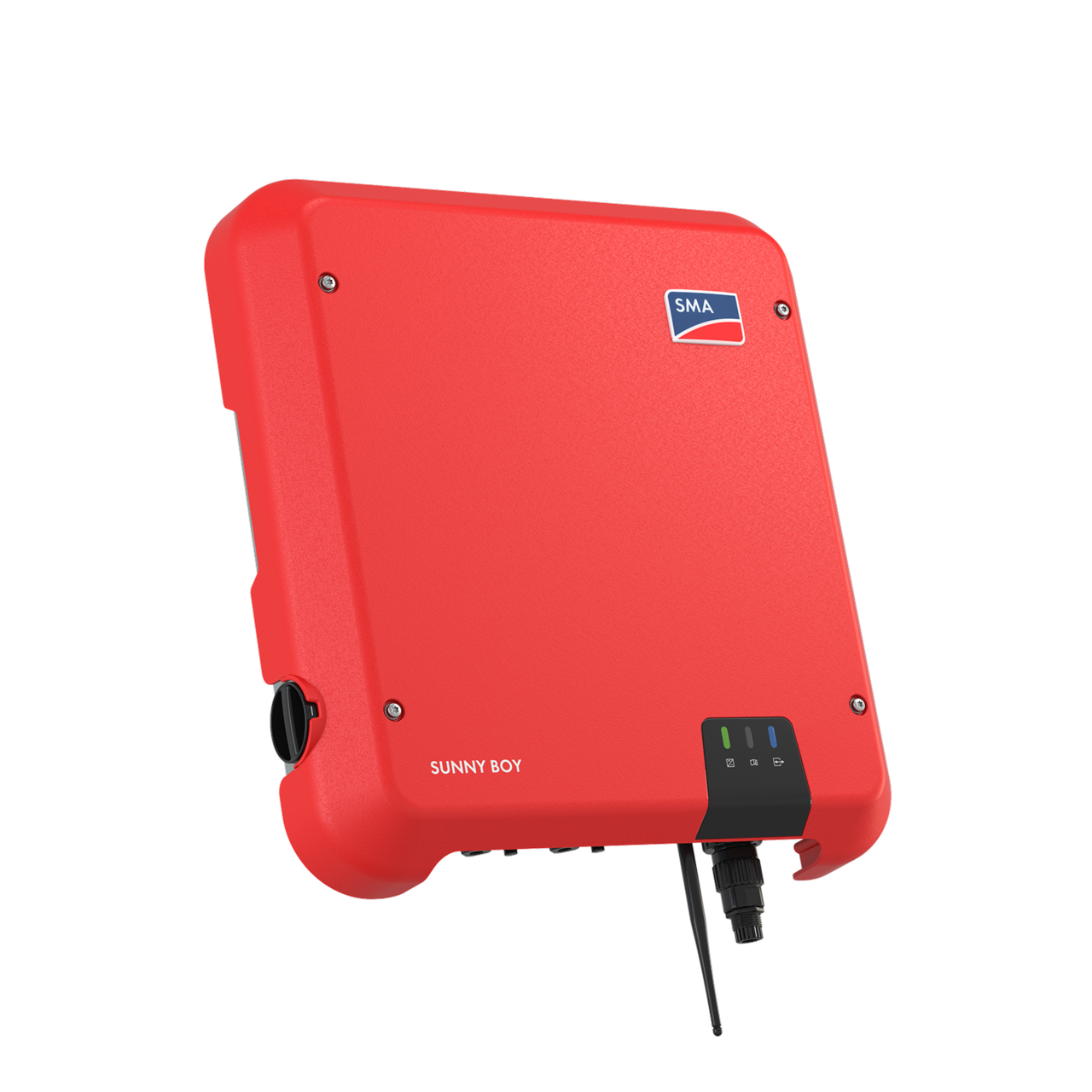

Sunny Boy 3.0 / 3.6 / 4.0 / 5.0 / 6.0
Prosty i błyskawiczny montaż: pełen komfort i maksymalne uzyski dzięki Sunny Boy 3.0-6.0

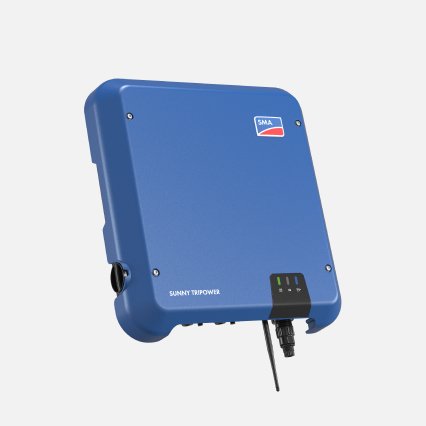

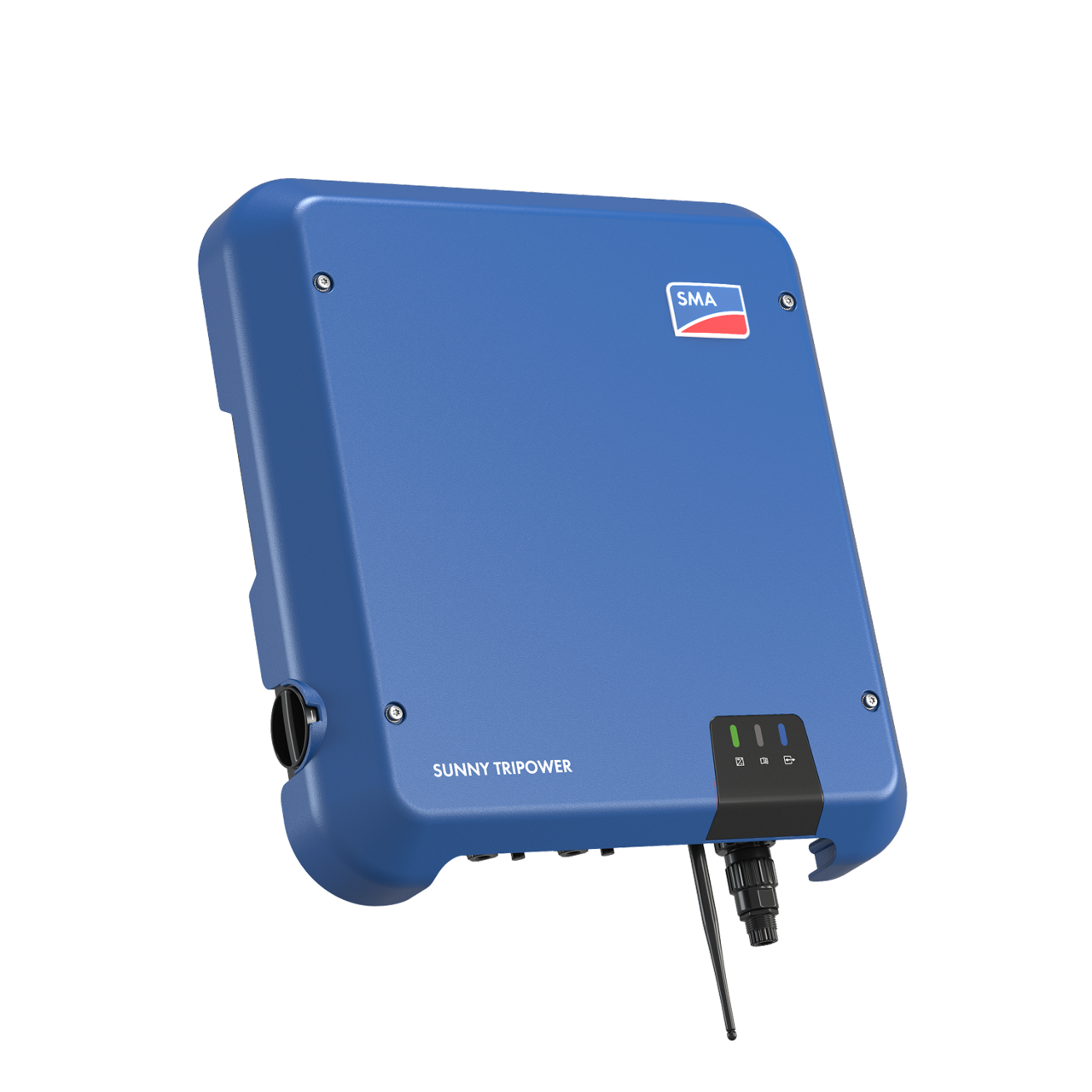

Sunny Tripower 3.0 / 4.0 / 5.0 / 6.0
Większe uzyski energii w gospodarstwach domowych: inteligentna produkcja prądu z instalacji fotowoltaicznych.
Sunny Tripower 8.0 / 10.0
Większe uzyski energii w gospodarstwach domowych: inteligentna produkcja prądu z instalacji fotowoltaicznych.

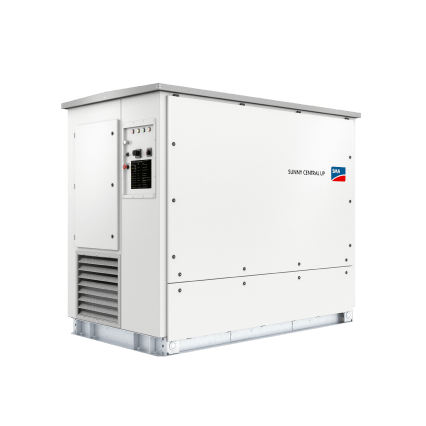

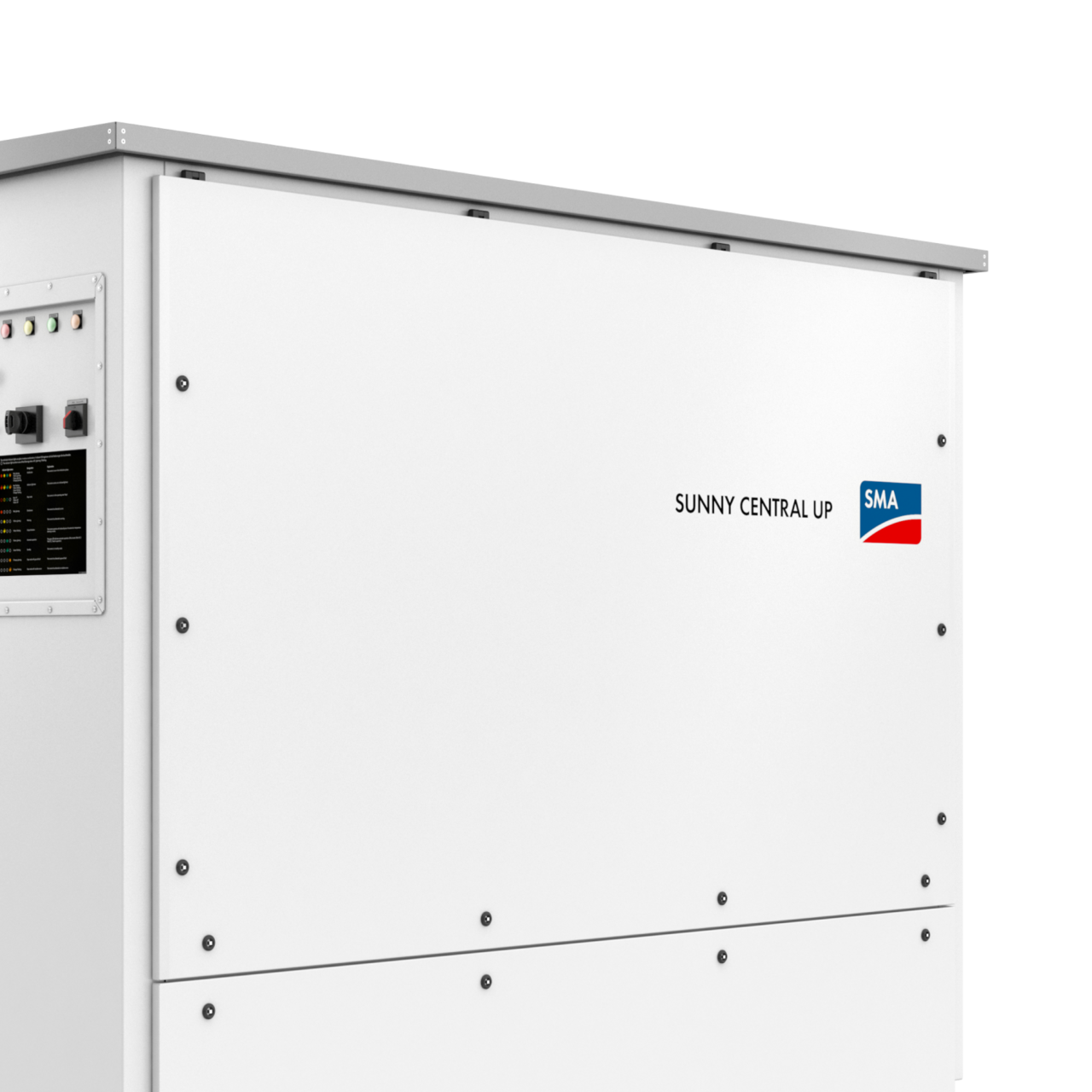

Falowniki centralne
Definicja falownika solarnego: czym jest falownik fotowoltaiczny?
W każdym systemie fotowoltaicznym potrzebny jest przynajmniej jeden falownik. Podczas gdy publiczna sieć elektroenergetyczna dostarcza prąd zmienny (AC) i większość urządzeń domowych jest zasilana prądem zmiennym, moduły fotowoltaiczne na dachu produkują prąd stały (DC). Prąd stały musi być przekształcony w prąd zmienny (AC), aby móc z niego korzystać. W przeciwnym razie nie można korzystać z wyprodukowanej we własnym zakresie energii ani oddawać jej do publicznej sieci elektroenergetycznej.
Falowniki - zrozumiałe omówienie
Falowniki do modułów fotowoltaicznych są często określane jako „serce” systemu fotowoltaicznego, gdyż odgrywają główną rolę przy zamianie wyprodukowanego prądu stałego na nadający się do użycia prąd zmienny. Bez falownika efektywne i niezawodne wykorzystanie wyprodukowanej w systemie fotowoltaicznym energii solarnej nie byłoby możliwe. Falowniki fotowoltaiczne i solarne z jednej strony łączą moduły fotowoltaiczne na dachu z prywatną siecią elektryczną w domu, a z drugiej - z publiczną siecią elektroenergetyczną.
Falownik fotowoltaiczny: modele i wersje
Falowniki fotowoltaiczne i solarne są dostępne w różnych wersjach do wielu zastosowań. Poniższe falowniki fotowoltaiczne są stosowane najczęściej:
Mikrofalowniki / falowniki do modułów fotowoltaicznych
Te mikrofalowniki do modułów i systemów fotowoltaicznych są bezpośrednio podłączone do modułów fotowoltaicznych: do każdego modułu fotowoltaicznego jest podłączony jeden falownik fotowoltaiczny. Mikrofalowniki solarne są często używane w małych systemach fotowoltaicznych takich jak na przykład balkonowe zestawy solarne.
Falownik stringowy
W dużych systemach fotowoltaicznych pojedyncze moduły fotowoltaiczne są połączone szeregowo, tworząc ciąg modułów. Zamiast podłączania do każdego modułu odrębnego falownika fotowoltaicznego stosowane są tzw. falowniki stringowe. Przekształcają one cały prąd stały (DC) wytwarzany przez grupę modułów w prąd zmienny, który można używać i oddawać do sieci elektroenergetycznej. Falownik stringowy skupia energię z kilku ciągów modułów fotowoltaicznych i przekształca wyprodukowany prąd stały (DC) w prąd zmienny (AC).
Inwerter centralny
Wielkie, montowane na gruncie systemy fotowoltaiczne, zwane także farmami fotowoltaicznymi lub solarnymi, zazwyczaj posiadają setki modułów fotowoltaicznych. W takim przypadku stosowane są inwertery centralne, które łączą ze sobą wszystkie ciągi modułów fotowoltaicznych i zamieniają wyprodukowany prąd stały (DC) na prąd zmienny (AC). Inwerter centralny jest często montowany w odrębnym pomieszczeniu technicznym.
Inwerter akumulatorowy
Inwerter akumulatorowy jest urządzeniem stosowanym w systemach fotowoltaicznych z akumulatorowym magazynem energii, aby przekształcać magazynowany w akumulatorach prąd stały (DC) w prąd zmienny (AC). Przekształcenie zmagazynowanej w akumulatorze energii umożliwia jej wykorzystanie w gospodarstwie domowym lub oddanie do publicznej sieci elektroenergetycznej.

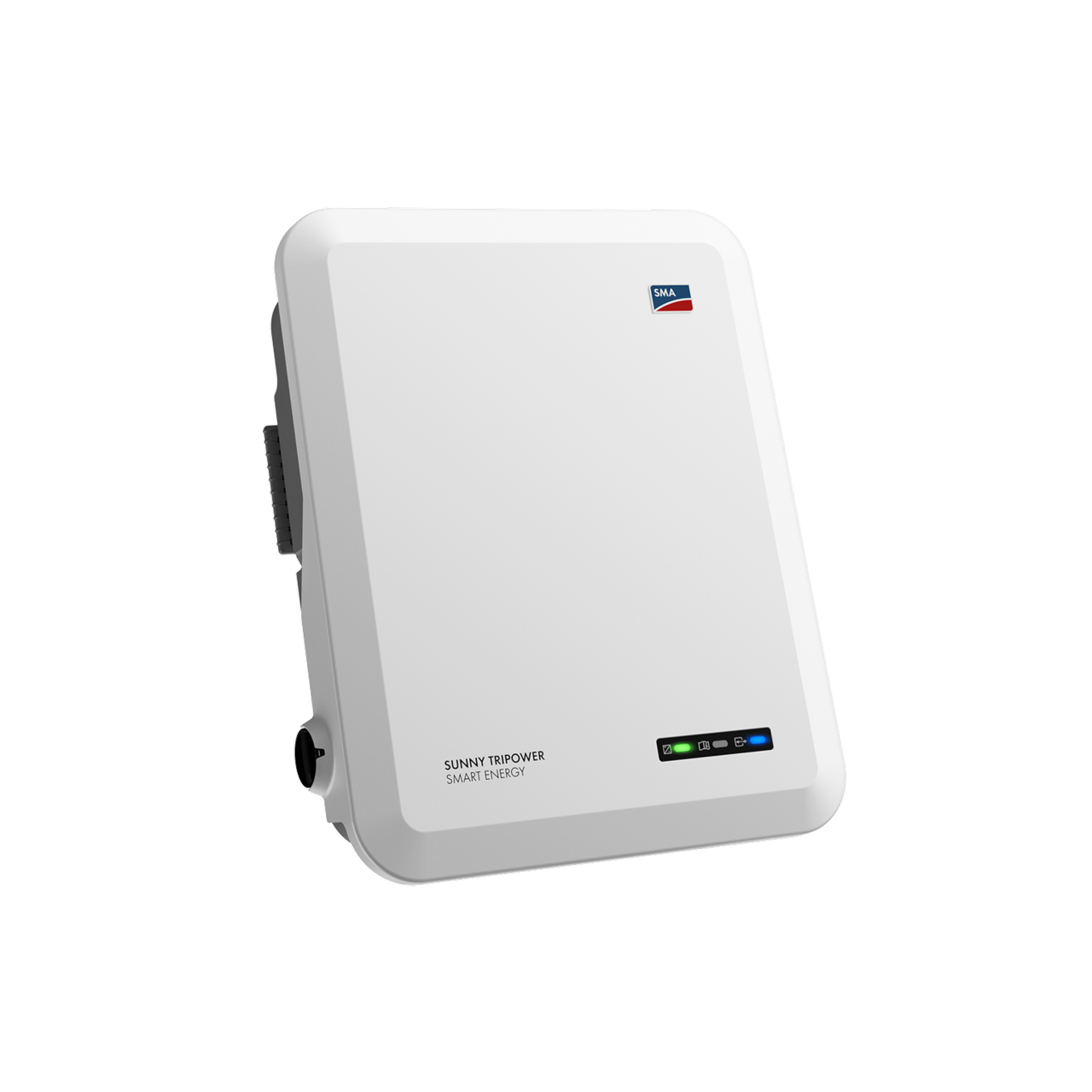

Falownik hybrydowy
Falownik hybrydowy firmy SMA łączy funkcje falownika fotowoltaicznego i inwertera akumulatorowego w jednym urządzeniu.
Jak działają falowniki fotowoltaiczne?
Falownik odgrywa ważną rolę w systemie fotowoltaicznym: gdy światło słoneczne dotrze do modułów fotowoltaicznych, przekształcają one energię w prąd stały (DC). Jednakże prądu stałego nie można używać w gospodarstwie domowym ani oddawać go do publicznej sieci elektroenergetycznej. Dlatego w każdym systemie fotowoltaicznym potrzebny jest falownik fotowoltaiczny.
Wyprodukowany w systemie fotowoltaicznym prąd stały (DC) przepływa do falownika fotowoltaicznego poprzez kabel.
Falownik przekształca prąd stały (DC) w prąd zmienny (AC).
Prąd zmienny można wykorzystać w gospodarstwie domowym lub firmie albo oddać go do publicznej sieci elektroenergetycznej.

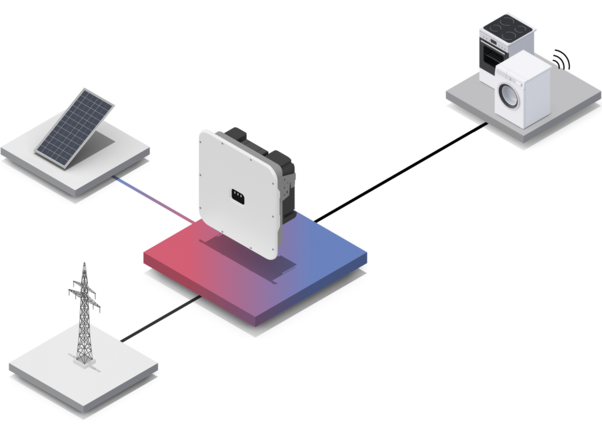

Falowniki fotowoltaiczne przekształcają prąd stały w prąd zmienny
Prąd zmienny zasila odbiorniki
Prąd stały jest wytwarzany przez moduły fotowoltaiczne
Prąd zmienny jest oddawany do lub pobierany z publicznej sieci elektroenergetycznej
Zaawansowane cechy falowników fotowoltaicznych firmy SMA
Oprócz swej funkcji podstawowej falownik fotowoltaiczny firmy SMA wykonuje szereg innych zadań. Najważniejsze funkcje obejmują:
Monitorowanie uzysku energii i systemu fotowoltaicznego
Monitorowanie systemu fotowoltaicznego i sprawdzanie uzysków energii nie muszą być skomplikowane. Falownikami fotowoltaicznymi do budynków mieszkalnych i falownikami fotowoltaicznymi firmy SMA do użytku domowego z Home Management System można z łatwością sterować za pomocą smartfonu lub tabletu. Wszystkie dane dotyczące uzysków energii są dostępne w wygodny i zwięzły sposób w Sunny Portal i Aplikacja SMA Energy.
Monitorowanie sieci elektroenergetycznej
Falowniki fotowoltaiczne i solarne firmy SMA zapewniają stabilność napięcia i częstotliwości przy zasilaniu domowej sieci elektrycznej wyprodukowaną we własnym zakresie energią.
Optymalizacja mocy
Dzięki funkcji SMA ShadeFix falowniki fotowoltaiczne i solarne firmy SMA mogą zawsze w pełni wykorzystać potencjał modułów fotowoltaicznych nawet przy ich zanieczyszczeniu i zacienieniu. Funkcję SMA ShadeFix obsługują układy śledzenia MPP. MPP oznacza „punkt maksymalnej mocy”. Oznacza to, że falowniki fotowoltaiczne firmy SMA dostosowują elektryczne obciążenie każdego modułu/ogniwa fotowoltaicznego w taki sposób, aby każde ogniwo dostarczało maksymalną moc. Dlatego ogniwom fotowoltaicznym potrzebny jest falownik.
Bezpieczeństwo
Bezpieczeństwo jest głównym priorytetem dla firmy SMA przy konstrukcji i sprzedaży falowników fotowoltaicznych. Nasza koncepcja bezpiecznej eksploatacji systemów fotowoltaicznych bazuje na różnych komponentach, które uzupełniają siebie w idealny sposób.
Proste systemy fotowoltaiczne z urządzeniami wysokiej jakości
Inteligentne i innowacyjne cechy oprogramowania
Szczegółowe testy i kontrola jakości
40 lat globalnego doświadczenia w opracowywaniu technologii fotowoltaicznej
Praktyczne szkolenia dla osób po raz pierwszy nabywających system fotowoltaicznych i instalatorów
Różnica pomiędzy falownikami jednofazowymi a trójfazowymi
Pomiędzy jednofazowymi a trójfazowymi falownikami występują następujące różnice:
Falowniki jednofazowe
Jednofazowe falowniki fotowoltaiczne są podłączone do jednej linii elektroenergetycznej lub jednego przewodu. Są one stosunkowe efektywnymi urządzeniami i przeznaczone są do małych systemów fotowoltaicznych.
Falowniki trójfazowe
3-fazowe falowniki fotowoltaiczne są podłączone do trzech linii elektroenergetycznych lub trzech przewodów. Mają one większą wydajność, zapewniają większą efektywność energetyczną i są bardziej wszechstronne.
Na początku 2012 r. niemiecki ustawodawca wprowadził tzw. zasadę stosowania VDE-AR-N 4105, aby zapewnić maksymalną stabilność sieci przy eksploatacji systemów fotowoltaicznych. Określa ona, iż falowniki jednofazowe można aktualnie stosować w systemach fotowoltaicznych o maksymalnej mocy czynnej wynoszącej 4,6 kVA. Ma to istotne znaczenie przy doborze wielkości falownika fotowoltaicznego. Jeśli moc czynna systemu fotowoltaicznego przekracza 4,6 kVA, wymagane jest zastosowanie falownika trójfazowego. Jest to jednym z powodów, dlaczego w Niemczech są aktualnie częściej stosowana falowniki trójfazowe.
Falowniki trójfazowe są również coraz częściej stosowane w Austrii i Szwajcarii. Falowniki jednofazowe są stosowane co raz rzadziej i w małych systemach fotowoltaicznych.
W jaki sposób wybiera się odpowiedni falownik fotowoltaiczny?
Wybór odpowiedniego falownika fotowoltaicznego zależy od wielu czynników i dlatego z reguły powinien go wybrać ekspert. Oto najważniejsze kroki:
Po pierwsze należy określić maksymalną moc, którą może dostarczyć system fotowoltaiczny w idealnych warunkach. Następnie wybierany jest falownik fotowoltaiczny, który może odebrać określony wyjściowy prąd stały.
Jeśli nadmiar energii będzie oddawany do publicznej sieci elektroenergetycznej, wymagany jest (sieciowy) falownik fotowoltaiczny. Jeśli użytkownik nie planuje oddawania energii do sieci elektroenergetycznej, odpowiednim wyborem jest wyspowy falownik fotowoltaiczny pracujący w trybie autonomicznym.
Należy podjąć decyzję, czy będzie stosowany jedno- lub trójfazowy falownik fotowoltaiczny.
Kolejnym krokiem jest porównanie sprawności rozważanych modeli falownika fotowoltaicznego. Im falownik fotowoltaiczny będzie miał wyższą sprawność, tym większe będą uzyski energii i mniejsze straty.
Należy sprawdzić kompatybilność wybranego falownika fotowoltaicznego z zainstalowanymi lub planowanymi do zastosowania modułami fotowoltaicznymi.
Przy wyborze falownika fotowoltaicznego należy również uwzględnić jego miejsce montażu. Nie każdy model nadaje się do każdego zakresu temperatur (np. wysoka temperatura na strychu latem) lub wilgotności (np. montaż na zewnątrz).
Łatwość korzystania z funkcji oprogramowania również odgrywa ważną role w procesie wyboru. Falowniki fotowoltaiczne firmy SMA cechuje intuicyjna obsługa i optymalizują one działanie systemów fotowoltaicznych dzięki inteligentnemu sterowaniu.
Wyszukiwanie profesjonalnych instalatorów firmy SMA
Przy opracowywaniu indywidualnego systemu produkcji energii najlepszym rozwiązaniem jest zwrócenie się do odpowiedniej firmy specjalistycznej.
Podłączenie falownika
W jaki sposób podłącza się moduł fotowoltaiczny do falownika? Instalację falownika fotowoltaicznego należy dobrze zaplanować i powinna ona być zawsze wykonywana przez profesjonalnego instalatora systemów fotowoltaicznych. Przy podłączaniu należy przestrzegać wszystkich wskazówek zawartych w aktualnej instrukcji eksploatacji posiadanego urządzenia. Szczególnie ważne są następujące kwestie:
W idealnym przypadku falownik fotowoltaiczny powinien być zamontowany w suchym, dobrze wentylowanym miejscu, które jest zabezpieczone przed mrozem i światłem słonecznym.
Umieszczenie falownika blisko głównego obwodu elektrycznego w budynku ogranicza nakłady i koszty podłączenia.
Okablowanie musi być wykonane przy użyciu specjalnych kabli do fotowoltaiki, które mogą przewodzić prądy o wysokim natężeniu, które są produkowane przez ogniwa fotowoltaiczne przy dobrym nasłonecznieniu.
Poprowadzenie kabli o jak największym przekroju poprzecznym na jak najkrótszym odcinku zapewnia pełne wykorzystanie potencjału modułów.
Często zadawane pytania dotyczące falowników fotowoltaicznych i solarnych
Jaki kabel łączy system fotowoltaiczny z falownikiem?
Do podłączenia systemu fotowoltaicznego i falownika fotowoltaicznego wolno stosować wyłącznie certyfikowane kable o odpowiednim przekroju poprzecznym, które posiadają odporną na ścieranie i opóźniającą palenie izolację. Wymogi wobec kabli są określone w aktualnej instrukcji eksploatacji danego falownika.
Jak duży musi być falownik w systemie fotowoltaicznym?
Falownik fotowoltaiczny musi być odpowiednio dobrany pod kątem maksymalnego prądu stałego na wyjściu systemu fotowoltaicznego. Przewymiarowanie nie jest problemem, lecz zbyt mała moc tak.
Żywotność falownika fotowoltaicznego: Jak długo falownik może pracować w systemie fotowoltaicznym?
W zależności od modelu falowniki fotowoltaiczne firmy SMA są zaprojektowane pod kątem okresu eksploatacji wynoszącego około 25 lat. Uwaga dotycząca kosztów falowników fotowoltaicznych: Cena falownika solarnego i falownika fotowoltaicznego jest istotnym czynnikiem, szczególnie przy porównaniu jej z przewidywaną żywotnością i sprawnością falownika fotowoltaicznego.
Jaki jest pobór mocy falownika fotowoltaicznego? Jaka jest żywotność falownika fotowoltaicznego?
Pobór mocy przez falownik fotowoltaiczny zależy od modelu i jego mocy. W czasie dnia urządzenie jest zasilane energią z systemu fotowoltaicznego. Oznacza to, że użytkowni ponosi koszty energii tylko przy pracy w trybie sieciowym nocą. Aczkolwiek pobór mocy jest bardzo niski: przykładowo w przypadku modelu Sunny Tripower X wynosi poniżej 5 W.
Ile modułów fotowoltaicznych można podłączyć do falownika?
Liczba modułów fotowoltaicznych, które można podłączyć do falownika fotowoltaicznego lub hybrydowego zależy od mocy modułów fotowoltaicznych i klasy mocy falownika.
Na przykład, jeśli instalacja fotowoltaiczna składa się z 10 modułów połączonych szeregowo o mocy 300 W każdy, maksymalna moc wynosi 3 kW. W takiej instalacji należy zastosować falownik o mocy maksymalnej 3 kW.
Instalacja fotowoltaiczna przez większość czasu nie pracuje z pełną mocą, gdyż światło słoneczne nie zawsze pada równomiernie i moduły mogą być zacienione. Nawet jeśli SMA ShadeFix optymalizuje moc, pełnej mocy nie można zawsze osiągnąć. Dlatego w porównaniu z falownikiem instalacja może być przewymiarowana. Oznacza to, że falownik o mocy 2 kW może wystarczyć do instalacji fotowoltaicznej o maksymalnej mocy wyjściowej 3 kW. Przewymiarowana instalacja fotowoltaiczna jest szczególnie przydatna w przypadku falowników hybrydowych. Umożliwia ona przesłanie nadmiaru energii do akumulatora bez strat.
Optymalna klasa mocy falownika zależy od charakterystyki instalacji fotowoltaicznej. Instalatorzy instalacji fotowoltaicznych mogą wykonać dokładniejsze obliczenia przy użyciu narzędzi takich jak Sunny Design.
Czy system fotowoltaiczny może funkcjonować bez falownika?
Teoretycznie system fotowoltaiczny może działać bez falowników fotowoltaicznych. Jest to powszechne w małych, mobilnych systemach, jak np. montowanych w samochodach kempingowych. Te przenośne moduły zasilają akumulator pokładowy prądem stałym. Jednakże w przypadku systemów fotowoltaicznych montowanych w domach bez falownika, konieczna byłaby modyfikacja całej instalacji domowej pod kątem odbiorników zasilanych prądem stałym (DC). Konieczna byłaby kompleksowa modyfikacja.
Jaka jest różnica pomiędzy falownikami sprężonymi z siecią, sieciowymi falownikami solarnymi i wyspowymi falownikami a wyspowymi falownikami fotowoltaicznymi?
Inwertery akumulatorowe (wyspowe) nie są przeznaczone do połączenia z publiczną siecią elektroenergetyczną. Wyprodukowany w dachowej instalacji prąd solarny jest w całości zużywany przez właściciela. Falowniki fotowoltaiczne, które są podłączone do sieci, oddają niezużytą energię elektryczną do publicznej sieci elektroenergetycznej. Właściciele takich systemów fotowoltaicznych uzyskują w zamian przychód za oddawaną energię.
