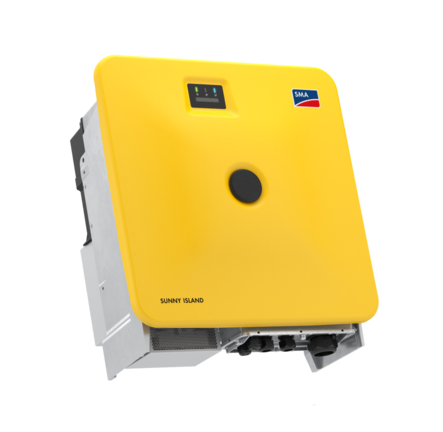

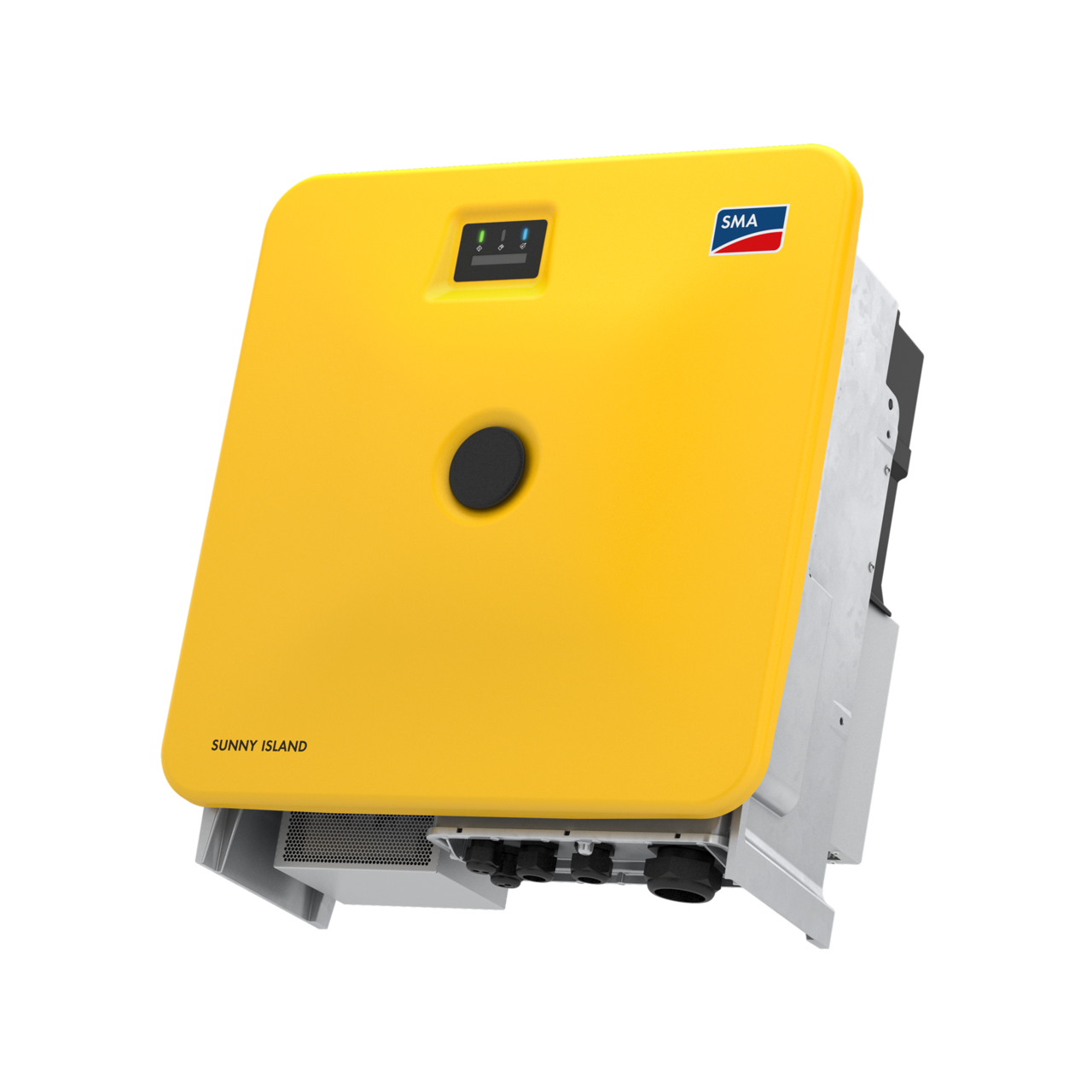

Sunny Island X SI30-20 / SI50-20

W systemach sieci wyspowych sterownik hybrydowy SMA przesyła za pomocą komunikacji wartości zadane do falowników fotowoltaicznych. Dla zwiększenia redundancji dostępny jest również FSPC (Frequency Shift Power Control).

Oferty dostępne są od stycznia 2025 roku. Dostawy rozpoczną się prawdopodobnie w kwietniu 2025 roku.

Sunny Island X jest projektowany i produkowany w Niemczech.

Sunny Island 4.4M / 6.0H / 8.0H dysponują 2 złączami do prądu zmiennego (AC1 i AC2). Może to prowadzić do sklejania się styków wewnętrznego przełącznika w niekorzystnych warunkach.

Sunny Island X ma tylko jedno złącze AC, dlatego nie ma wewnętrznego przełącznika. Nie należy się zatem spodziewać, że ten problem się pojawi.

Produkt jest wymieniony w systemach sieci wyspowej i instalacjach fotowoltaicznych ze zużyciem energii na potrzeby własne.

Rozszerzenie jest możliwe, jeśli producent akumulatora zezwala na dodanie modułów akumulatora lub szaf akumulatorowych do istniejących systemów.

zdecydowanie zaleca korzystanie z zatwierdzonych akumulatorów, ponieważ zostały one przetestowane pod kątem optymalnej pracy z instalacją. Jeśli używane są akumulatory innych producentów (np. starsze akumulatory Samsung), nie można zapewnić płynnego działania urządzenia.

Należy przy tym pamietać, że cały zakres napięcia akumulatora musi całkowicie znajdować się w zakresie dopuszczalnego napięcia wejściowego DC falownika Sunny Island. Nie wolno przekraczać maksymalnie dopuszczalnego napięcia wejściowego DC w falowniku Sunny Island.

Tak, to jest możliwe.

Lista kompatybilności będzie dostępna w sekcji do pobrania na stronie www.SMA-Solar.com lub na stronie produktu Sunny Island X.

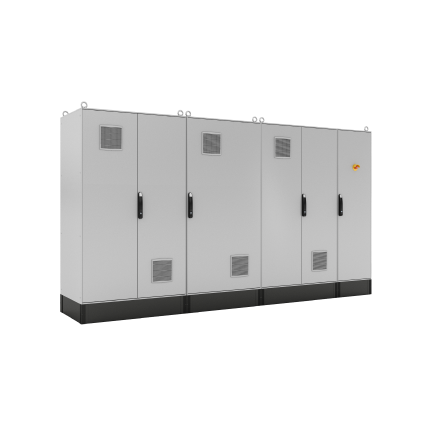

W przypadku instalacji sieciowych Sunny Island X można eksploatować bez SI X Connection Box z pojedynczym falownikiem.

Jednak przy pracy w trybie zasilania zastępczego potrzebny jest SI X Connection Box.

Podczas pierwszej instalacji pierwszej instalacji z Sunny Island X zaleca stosowanie Sunny Island X Connection Box firmy Enwitec. W ten sposób powinno powstać lepsze zrozumienie architektury systemowej.

Zasadniczo możliwe jest jednak samodzielne zbudowanie skrzynki przełączającej za pomocą SMA Hybrid Controller lub innego kompatybilnego regulatora systemu.

Obecnie tylko EDMM-20 (SMA Data Manager M) obsługuje Sunny Tripower Storage X jako urządzenie podrzędne.

EDMM-10 (SMA Data Manager M) nie jest jeszcze kompatybilny z Sunny Island X (stan na: marzec 2025).

Tak, informacje będą wkrótce dostępna na stronie internetowej SMA (www.SMA-Solar.com).

Tak, system obsługuje sygnały sterujące od zewnętrznych dostawców.

udostępnia protokół Modbus, dzięki czemu zewnętrzne systemy mogą sterować Sunny Island zarówno w instalacjach sieciowych, jak i w systemach wyspowych.

SMA Hybrid Controller może wysyłać polecenia do falowników fotowoltaicznych za pośrednictwem SunSpec Modbus. Dzięki temu SMA Hybrid Controller może sterować falownikiem SMA, np. gdy akumulator jest w pełni naładowany.

wskazuje, że nie zostało to przetestowane z falownikami innych producentów.

SMA Hybrid Controller działa jako komunikacja Powerline (PLC) dla łatwiejszej konwersji z zintegrowanymi protokołami komunikacyjnymi dla DNP3 lub IEC 60870.

Stosunek mocy falownika PV do mocy falownika akumulatora wynosi 1,5 do 1.

W przypadku instalacji połączonych z siecią można podłączyć w sumie do 11 urządzeń bez dodatkowego SMA Data Manager (EDMM-20) oraz do 50 urządzeń przy użyciu EDMM-20. W systemach sieci wyspowej można podłączyć do 120 urządzeń przy użyciu SMA Hybrid Controller.

Nie, nie jest to możliwe. Sunny Island 4.4M / 6.0H / 8.0H i Sunny Island X nie mogą być łączone w jednej instalacji.

zaleca zastosowanie EDMM-20 (SMA Data Manager M) do kontroli centralnego systemu zarządzania energią.

Nie, w przypadku instalacji sieciowych Sunny Island X można połączyć równolegle (bez SI X Connection Box).

Sunny Island X to falownik bez własnego transformatora. Dlatego każdy Sunny Island X w instalacji powinien mieć własny akumulator.

W instalacjach z kilkoma urządzeniami Sunny Island X instalacja działa w przypadku awarii jednego Sunny Island X lub systemu zarządzania akumulatorem tak długo, aż moc tego Sunny Island X lub tego systemu zarządzania akumulatorem będzie znowu wystarczająca.

Tak, Hybrid Controller reguluje napięcie sieciowe, wysyłając ciągle wartości zadane do falowników.

Obecnie system zarządzania energią Sunny Island X nie ma funkcji arbitrażu, ale falowniki mogą być sterowane za pomocą Modbus.

Tak. Można używać różnych Sunny Island X z różnymi pojemnościami akumulatora.

Sunny Island 4.4M / 6.0H / 8.0H wykorzystuje topologię, w której nadrzędny falownik bateryjny (Master) może sterować do 3 podrzędnymi falownikami akumulatorowymi (Slaves).

Sunny Island X nie ma takiej topologii. Zamiast tego SMA Hybrid Controller może przejąć kontrolę, ponieważ System Manager i wszystkie Sunny Island X współpracują ze sobą w jednej instalacji.

W systemach sieci wyspowych nie ma System Manager. W instalacjach sieciowych z łączną liczbą 11 urządzeń można skonfigurować Sunny Island X jako System Manager.

Tak, możliwe jest zainstalowanie dodatkowego modułu z cyfrowymi wejściami i wyjściami w Sunny Island X. Dzięki temu można zrealizować dalsze funkcje.

Dla skalowalności przy więcej niż 16 urządzeniach można użyć konfiguracji z System Manager, jeśli 16 urządzeń uwzględnia falownik, licznik energii i czujniki nasłonecznienia.

Możliwe jest podłączenie do 50 urządzeń do EDMM-20 (SMA Data Manager M), w tym Sunny Island X, falowników fotowoltaicznych, liczników energii, czujników itp.

Zarówno Sunny Island X, jak i SMA Hybrid Controller mają interfejs użytkownika.

testuje obecnie przeciążalność Sunny Island X. Gdy tylko wyniki będą dostępne, karta danych zostanie odpowiednio zaktualizowana.

W przeciwieństwie do klasycznego Sunny Island, Sunny Island X nie jest wyposażony w zewnętrzny przycisk do uruchamiania/zatrzymywania falownika.

Sunny Island X ma tylko jedno złącze AC.

Zabezpieczenie przed pracą wyspową jest obsługiwane w przypadku instalacji podłączonych do sieci.

Sunny Island X jest wyposażony w wbudowaną ochronę po stronie AC.

Po stronie DC Sunny Island X nie ma ochrony przeciwprzepięciowej, ponieważ przy falownikach z akumulatorem po stronie DC nie jest wymagana ochrona przeciwprzepięciowa.

Sunny Island X jest wyposażony w zintegrowane urządzenie ochrony przed przepięciami po stronie AC.

Czas przełączania jest sprawdzany: powinien wynieść ok. 20 milisekund.

Możliwy jest interwał pomiaru / wartości zadanej wynoszący 100 ms.

Wysokość napięcia elektrycznego i prądu elektrycznego akumulatora musi być zgodna z zakresem DC Sunny Island X.

Komunikacja systemu zarządzania akumulatorem musi ponadto być zgodna ze specyfikacjami protokołu SMA.

Tak, ma ochronę antykorozyjną zgodnie z IEC 61701 (C3). zmienna zaleca instalację falownika w pojemnikach lub uszczelnionych pomieszczeniach, gdy jest on instalowany w środowisku morskim.

System obsługuje 50 kW przy 400 VAC.

Można podłączyć do 10 falowników do SI Connection Box 500.

Przy użyciu kompatybilnych Genset Controllers z SMA Hybrid Controller można podłączyć do 16 generatorów.

Tak, za pomocą SMA Hybrid Controller można efektywnie zarządzać energią w instalacji.

W instalacjach podłączonych do sieci można obsługiwać do 11 urządzeń bez EDMM-20 (SMA Data Manager M) do całościowego zarządzania energią.

Topologia uziemienia Sunny Island X jest podobnie jak w przypadku Sunny Island 4.4M / 6.0H / 8.0H kompatybilna z sieciami TT i TN. W pracy sieci wyspowej używana jest konfiguracja TN. Urządzenia mogą być uziemione, jednak uziemienie biegunów DC nie jest dozwolone.
